Chambre de captage système WABE

L‘innovation au service de l‘approvisionnement en eau potable, simple et économique grâce à sa conception nouvelle et révolutionnaire.

On trouve encore dans de nombreux endroits des chambres de captage construites entre le début et le milieu du siècle passé. Ces installations, toujours en service aujourd‘hui, répondaient aux exigences de l‘époque, mais sont depuis longtemps dépassées.

Afin de faire face aux nouveaux critères de la loi sur les denrées alimentaires et de satisfaire aux conditions d‘assurance qualité en vigueur dans notre pays, ROMAG, en tant que spécialiste des équipements de distributions d‘eau distribue une chambre de captage modulaire en béton préfabriquée de conception nouvelle; le système WABE¨ de l‘ingénieur Uli Lippuner.

De part sa conception, l‘assainissement ou la construction de chambres de captage s‘en trouve sensiblement simplifié. Dans le cas de nouvelles constructions, la chambre de captage avec système WABE¨ est livrée prête à la pose. Pour un assainissement, dans la mesure, si les dimensions existantes le permettent, le système WABE¨ peut également être mis en œuvre à des coûts relativement modérés, même dans des chambres existantes partiellement étanches.

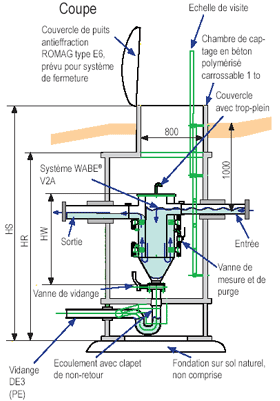

Schéma de principe
Recommandé par plusieurs
offices cantonaux de protection
des eaux et de l‘environnement.

Homologué par la SSIGE.



Répond aux exigences de qualité de la loi sur les denrées alimentaires du 1er juillet 1995.

  • Empêche efficacement les salissures et pollutions externes par son système fermé et protégé.
  • Pas de contact direct avec le plan d‘eau potable.

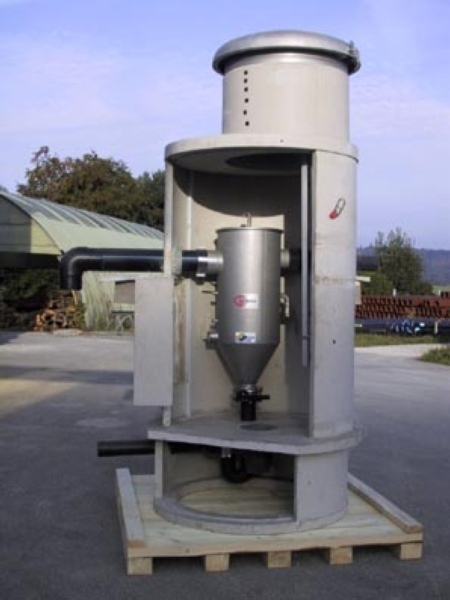

  • Chambre de captage en béton préfabriqué livrée prête à poser.
  • Construction hygiénique entièrement réalisée en acier inoxydable.
  • Solution avantageuse et économique.
  • Sépare les sédiments éventuels jusqu‘à 0.5 mm.
  • Nécessite peu d‘entretien.
  • Nettoyage simple et rapide de l‘installation.
  • Débit instantané de la source facilement calculable.
  • Système de sécurité qui empêche la mise en charge de l ‘installation et des conduites.
  • Moins d‘eau de condensation dans la chambre de captage.
  • Assainissement de captages existants à moindre coût.
  • Utilisable comme chambre de mise en charge

Options disponibles:

  • Surveillance de la turbidité, avec décharge automatique
  • Surveillance du débit.
  • Mesure du niveau.
  • Mesure et surveillance de la température.
  • Chambre de captage en PE ou acier inox

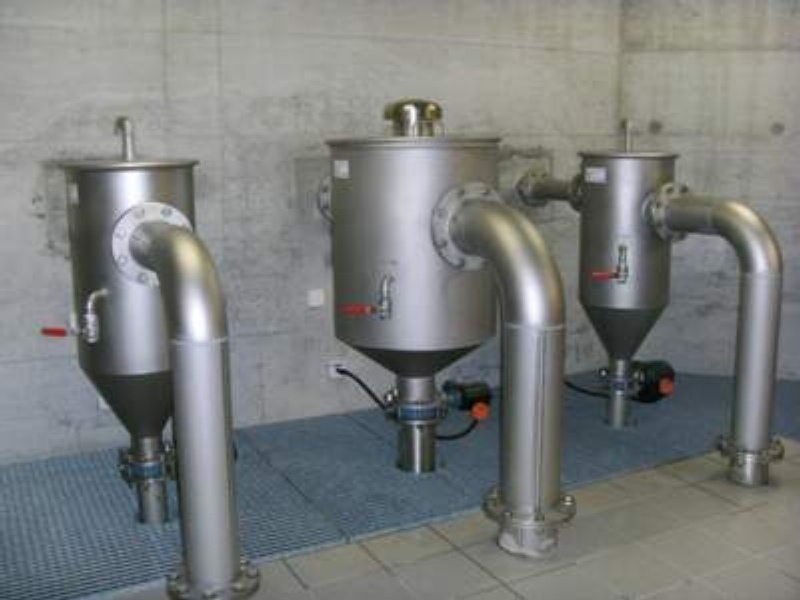

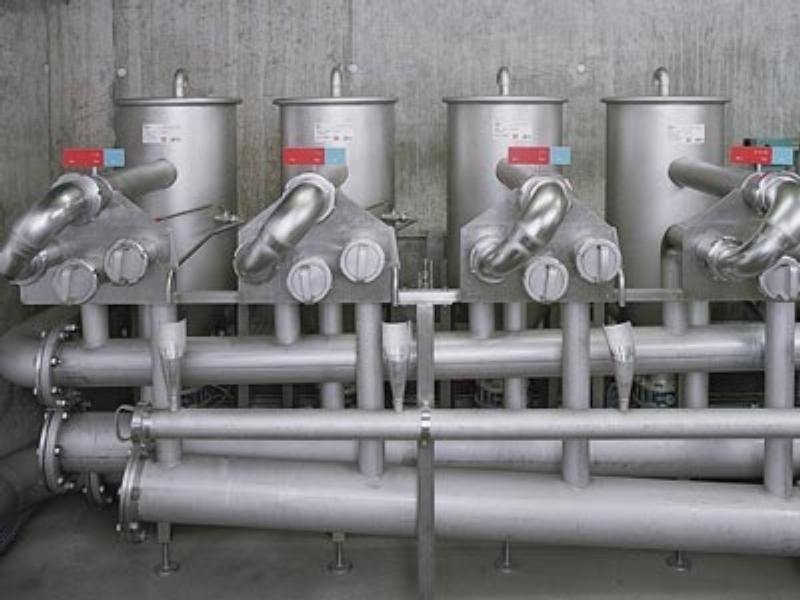

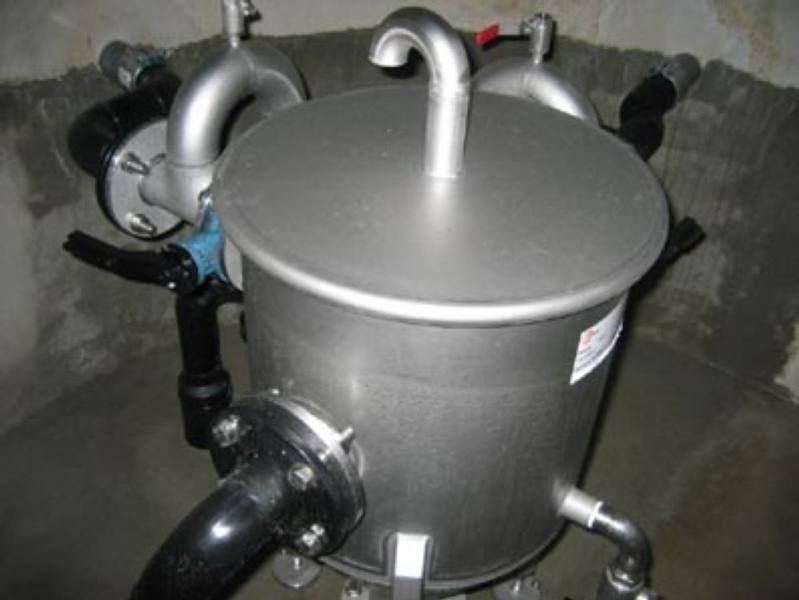

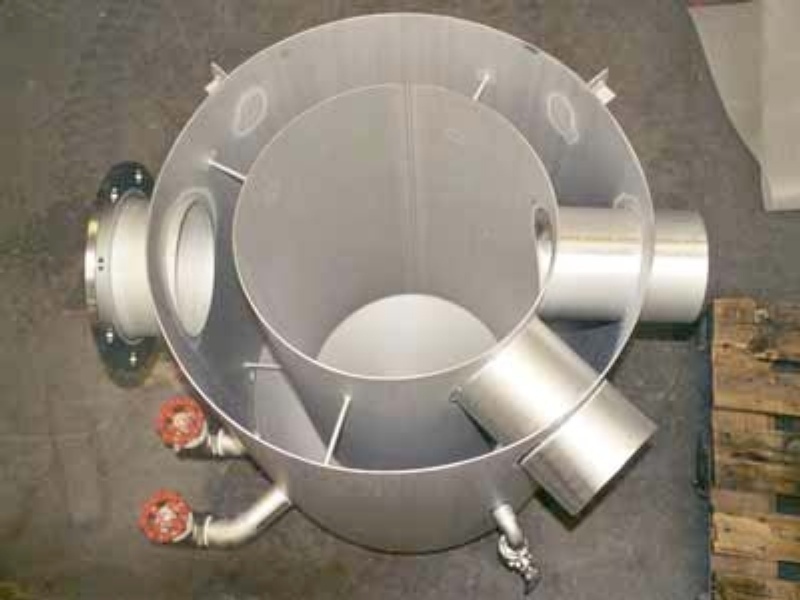

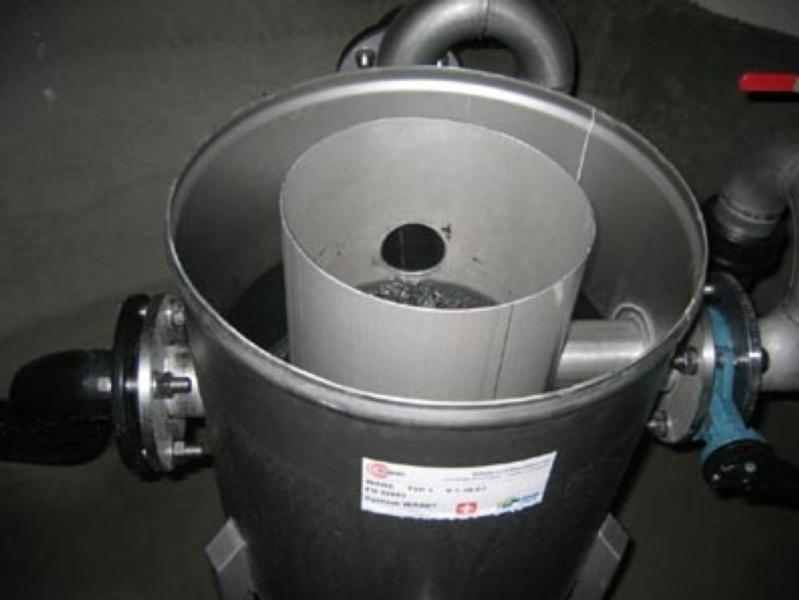

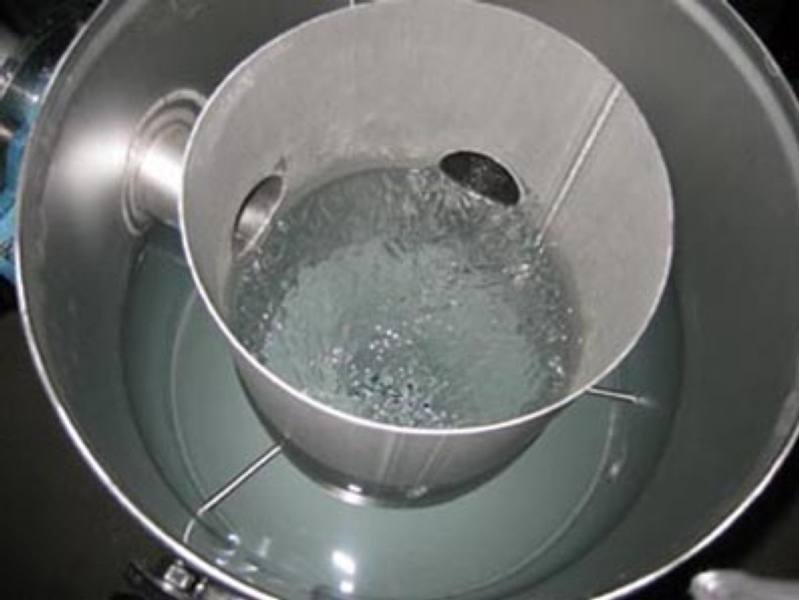

Vue depuis dessus de l‘intérieur du système WABE

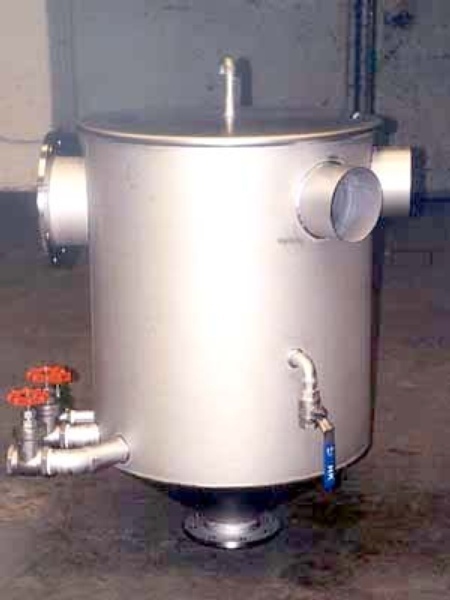

Le système WABE® est composé d‘un récipient cylindrique compact comprenant une zone de tranquilisation et une zone de séparation. L‘eau qui arrive librement dans la zone centrale du système pénètre par le bas dans la zone de tranquilisation et remonte lentement.

Le fond conique du système joue le rôle de compartiment de tranquilisation supplémentaire. L‘eau est ensuite déviée de 180° et sort librement, permettant ainsi la dépose des sédiments éventuels.

Un trop-plein de sécurité empêche une mise en charge du système et des conduites. Le nettoyage du système WABE® s‘effectue par une simple ouverture de la vanne de vidange située sous le cône de tranquilisation. Par son ouverture, les sédiments déposés dans le cône du système WABE® sont tout simplement rincés à travers la conduite siphonnée de l'installation. Le type de WABE® est défini en fonction du débit de la source et du diamètre des conduites du captage, selon le tableau ci-dessous.



TYPE DE SYSTEME WABE®





Type 1

Type 2

Type 3

Type 4

Débit maximum de la source*

Q

l/min

360

700

1400

3500

Hauteur totale sans siphon

HW

mm

850

1150

1150

1150

Diamètre du tube d ‘entrée

DE1

mm

80

100

150

200

Diamètre du tube de sortie

DE2

mm

100

150

200

250

Diamètre du tube de vidange

DE3

mm

110

125

160

250

Diamètre extérieur du WABE®

DW

mm

450

450

700

1100

Hauteur totale de la chambre

HS

mm

2600

3000

3000

3000

Hauteur intérieur de la chambre

HR

mm

2000

2400

2400

2400

Diamètre intérieur de la chambre

DS

mm

1200

1200

1500

2000

*)Pente min.à l‘effluent 3%

Protegé par brevet européen

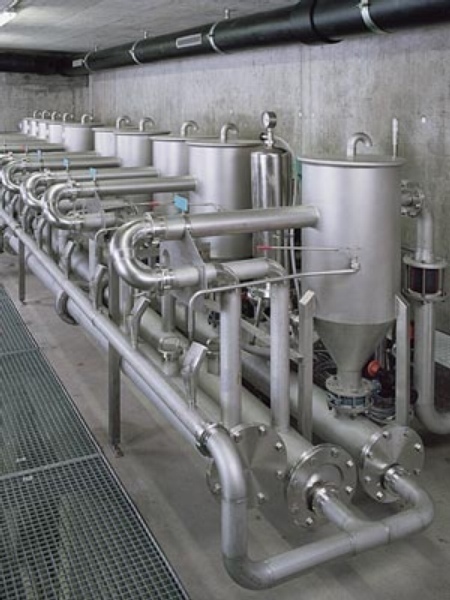

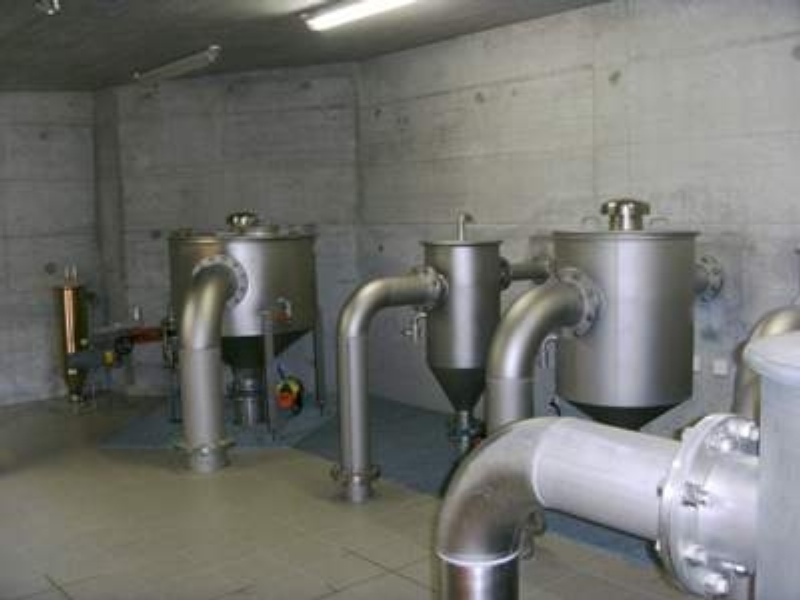

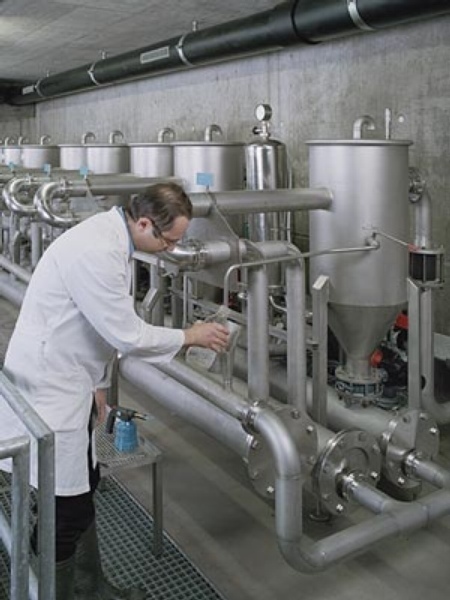

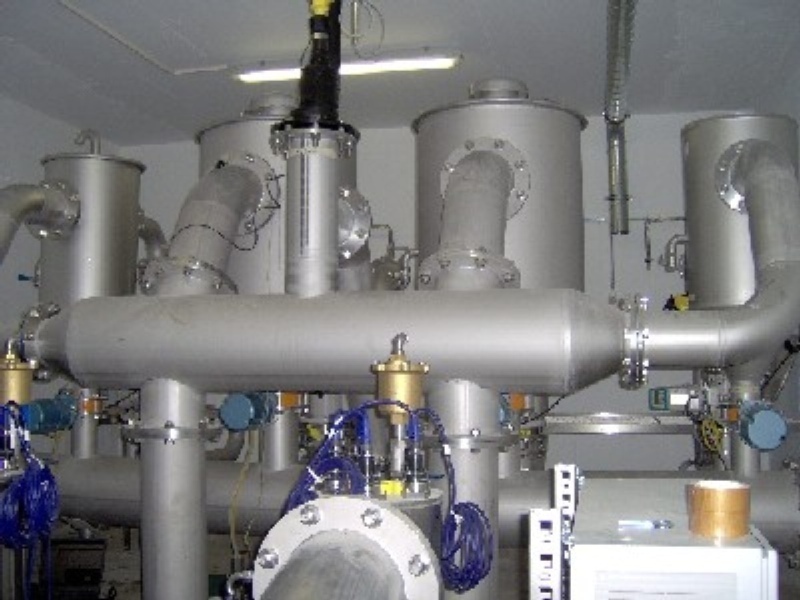

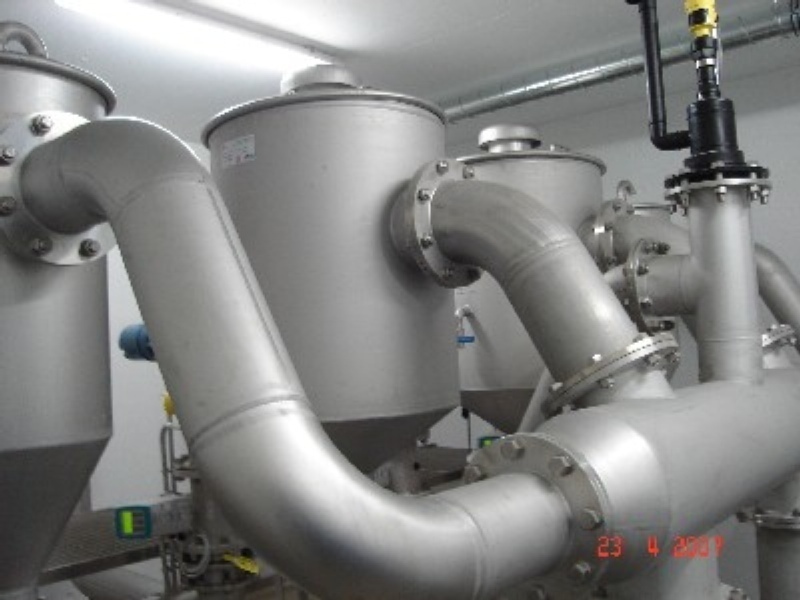

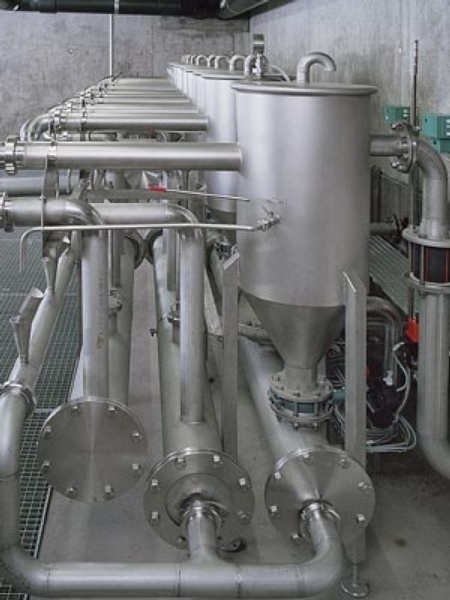

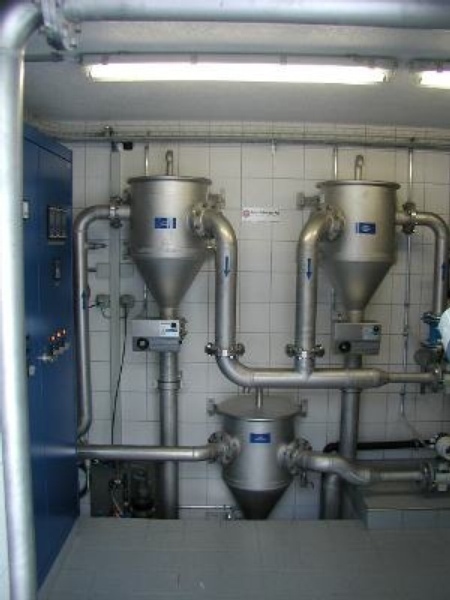

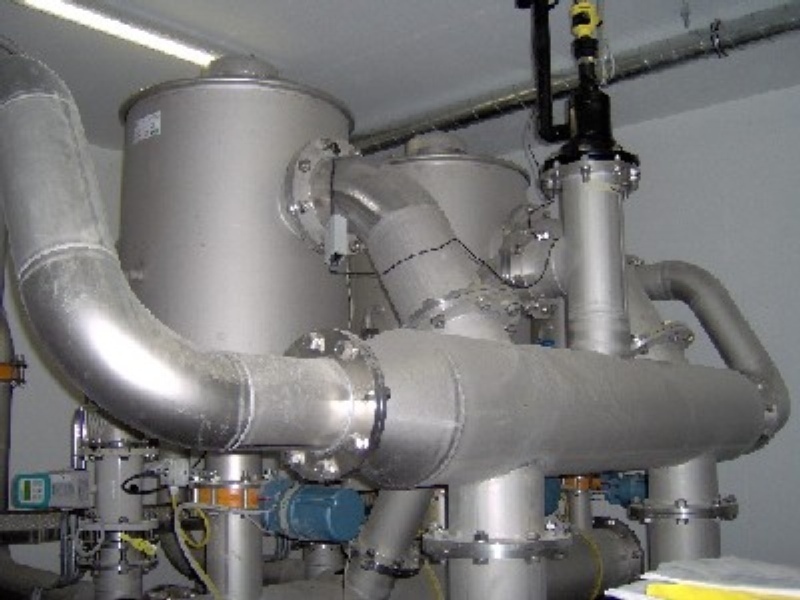

Plusieurs chambres de captage sont déjà en service avec le système WABE¨ intégré et peuvent être visitées depuis le deuxième semestre 1999.

ROMAG, en tant que distributeur exclusif du système WABE¨, se charge du conseil technique et produit les composants nécessaires en acier inoxydable.

Intéressé? Nous vous faisons une offre sur mesure.
