RSU

Ici vous avez la possibilité de charcher notre "flyer" dégrilleurs RSU.

Bénéfices

du puissant dégrilleur RSU de ROMAG:

  • évite de gros investissements en volume de retenue
  • empêche l‘encrassement du canal de réception
  • fonctionnement sûr
  • nettoyage mécanique permanent
  • résiste à la corrosion
  • robustesse
  • facilité d‘entretien
  • distance de tige réduite (4mm)
  • transporte la matière à •ltrer hors de la zone d‘introduction
  • choix des matériaux 316L ou 304L

STEP Zurich-Wollishofen, moitié droite du bassin avec fosse de produit filtré en arrière plan. Le dégrilleur RSU de ROMAG est monté derrière le socle en béton.

Avec la mise en place de dégrilleurs de puissance RSU ROMAG, de telles images appartiennent dès-lors au passé.



Le dégrilleur RSU de ROMAG se compose d‘un cadre profilé en acier spécial. Dans ce cadre, des tiges de râteau sont tendues horizontalement. Au-dessus, le chariot de nettoyage se meut d‘avant en arrière grâce à un cylindre hydraulique à double action. Plusieurs séries de peignes de forme triangulaire asymétrique agissent entre les tiges du râteau. Le courant d‘eau presse la matière à filtrer contre les tiges du râteau, matière reprise sur les côtés abrupts des peignes de nettoyage qui tendent à placer la matière dans le sens de la longueur. La direction du courant aide au transport. Au retour, le côté „plat“ des peignes est conduit sous la matière à filtrer. Le cheminement et la forme des peignes sont réglés de façon à ce que chaque peigne de nettoyage laisse passer la matière d‘un peigne à l ‘autre. Le produit filtré sera poussé vers la fin du râteau pour aboutir avec les eaux usées dans l ‘installation
d‘épuration. Par cette „élimination“ des matières solides, on évite une concentration problématique des matières filtrées côté arrivée.

Le dégrilleur RSU s‘est distingué dans de nombreuses utilisations. Pour obtenir une installation fiable, une collaboration des parties
intéressées est nécessaire et indispensable. Ceci, pour réaliser les conditions hydrauliques limites et les maintenir, ainsi que pour définir la place nécessaire. Il s ‘agit ici de réaliser les déclivités nécessaires suivantes afin de garantir un écoulement suffisant vers le dégrilleur d ‘une part et un délestage vers l‘installation d‘épuration d ‘autre part:

La matière filtrée transportée doit trouver un chemin continu, de sa position dé •nie au râteau en aval dans le sens de l‘écoulement vers l‘installation d‘épuration. Une bonne solution serait l‘installation d‘une fosse pour matière filtrée.

Une attention toute particulière doit être portée sur la place disponible offerte dans le domaine d‘amont. Des parties d‘entrée trop étroites rendent difficile voire impossible les travaux de maintenance et les contrôles périodiques nécessaires.





STEP Zurich-Wollishofen, moitié gauche du bassin, dégrilleur RSU-ROMAG en arrière plan. La conduite hydraulique pour le cylindre est bien visible. Le cylindre hydraulique est légèrement visible au-dessus de la bordure du mur.

Tableau pour une présélection

Nominal length NL in m

2

3

4

5

6

7

8



Tot.length in m

2.93

3.93

4.93

5.93

6.93

7.93

8.93

Masonry opening in m

3.00

4.00

5.00

6.00

7.00

8.00

9.00

Module

Width B

Average max. CSO screen capacity in m3/s



mm



2

396

0.27

0.41

0.53

0.67

0.82

0.96

1.10

3

492

0.40

0.62

0.79

1.01

1.22

1.44

1.66

4

588

0.54

0.82

1.06

1.34

1.63

1.92

2.21

5

684

0.67

1.03

1.32

1.68

2.04

2.40

2.76

6

780

0.80

1.24

1.59

2.02

2.45

2.88

3.31

7

876

0.94

1.44

1.85

2.35

2.86

3.36

3.77

8

972

1.07

1.65

2.11

2.69

3.27

3.84

4.31

9

1068

1.21

1.85

2.38

3.03

3.67

4.20

4.85

10

1164

1.34

2.06

2.64

3.36

4.08

4.67

5.39

11

1260

1.47

2.27

2.91

3.70

4.49

5.13

5.92

12

1356

1.61

2.47

3.17

4.03

4.90

5.60

6.30

13

1452

1.72

2.68

3.44

4.37

5.13

6.07

6.82

14

1548

1.84

2.88

3.70

4.71

5.52

6.53

7.35

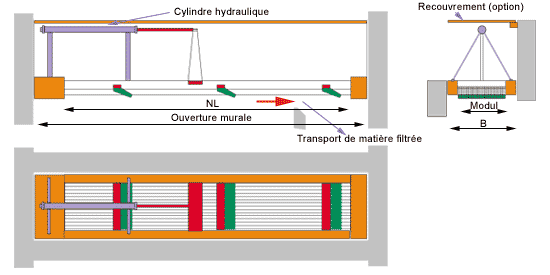

Dimensions

Intéressé? Nous vous faisons une offre sur mesure.
